이번시간에는 반도체 용어들을 정리해서 알기 쉽게 알려드리는 첫 번째 시간입니다!!
가보시죠.
01. 순수한 반도체
"고순도 반도체"라고도 불리며, 주로 실리콘(Si)이나 게르마늄(Ge)과 같은 재료로 이루어져 있습니다. 이 반도체는 불순물이 거의 없거나 극히 적게 포함된 상태를 의미합니다. 순수한 상태에서는 전도성(전기가 잘 흐르는 성질)이 매우 낮지만, 외부에서 불순물을 첨가하거나 (도핑) 특정 조건에 따라 전기 전도성을 제어할 수 있습니다.
순수한 반도체는 일반적으로 전자 기기나 반도체 소자의 기초 재료로 사용되며, 도핑을 통해 특정 전기적 특성을 만들어내는 데 사용됩니다.
02. 도핑
도핑(Doping)은 순수한 반도체에 소량의 불순물을 의도적으로 첨가하는 과정을 말합니다. 이 과정은 반도체의 전기적 특성을 조정하여, 전도성을 높이거나 특정한 성질을 부여하는 데 사용됩니다. 도핑을 통해 반도체의 전도성 유형을 제어할 수 있습니다. 주로 두 가지 종류의 도핑이 있습니다:
n형 도핑: 전자가 추가되는 방식입니다. 예를 들어, 실리콘에 비소(As)나 인(P) 같은 원소를 첨가하면, 전자가 하나 더 많아져 전자가 주요 캐리어로 작용하게 됩니다. 이로 인해 전도성이 향상되고, 전자가 주로 흐르는 n형 반도체가 됩니다.
p형 도핑: 전자가 부족한 상태로, 양공(positive hole)이 주요 캐리어로 작용합니다. 실리콘에 붕소(B) 같은 원소를 첨가하면, 실리콘 원자가 하나의 전자를 놓쳐서 양공이 생성되고, 이 양공이 전류를 전달하는 역할을 하게 됩니다. 이렇게 도핑된 반도체는 p형 반도체라고 불립니다.
이 두 종류의 도핑된 반도체가 결합되면 다이오드, 트랜지스터 등 다양한 반도체 소자가 만들어집니다.

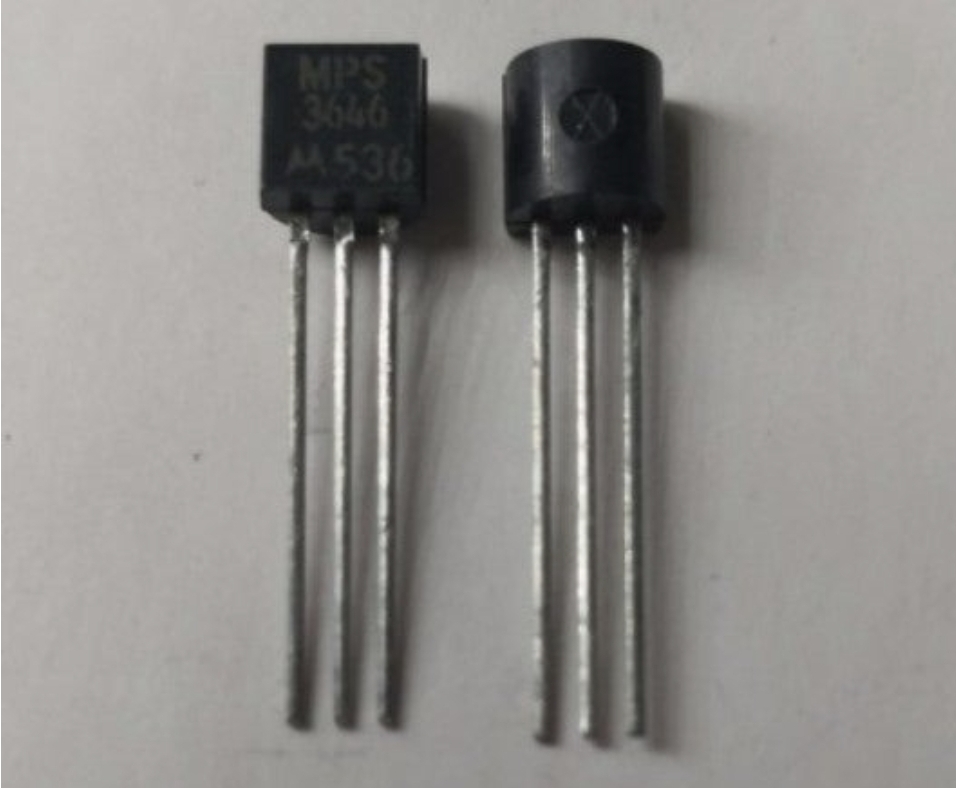

03. 트랜지스터 (Transistor)
트랜지스터는 전자 신호를 증폭하거나 스위칭하는 데 사용되는 반도체 소자입니다. 간단히 말하면, 작은 전류나 전압 신호를 증폭하거나, 전류의 흐름을 제어하여 전자 회로에서 중요한 역할을 합니다. 트랜지스터는 현대 전자기기에서 핵심 부품으로, 컴퓨터, 스마트폰, 오디오 장비 등 다양한 기기에 사용됩니다.
트랜지스터는 보통 세 가지 주요 부분으로 이루어져 있습니다:
Emitter (에미터): 전자가 방출되는 부분으로, 전류가 트랜지스터를 통해 흐르기 시작하는 곳입니다.
Base (베이스): 트랜지스터의 제어 부분으로, 전류의 흐름을 조절하는 역할을 합니다.
Collector (컬렉터): 에미터에서 방출된 전자가 모여 최종적으로 전류가 흐르는 곳입니다.

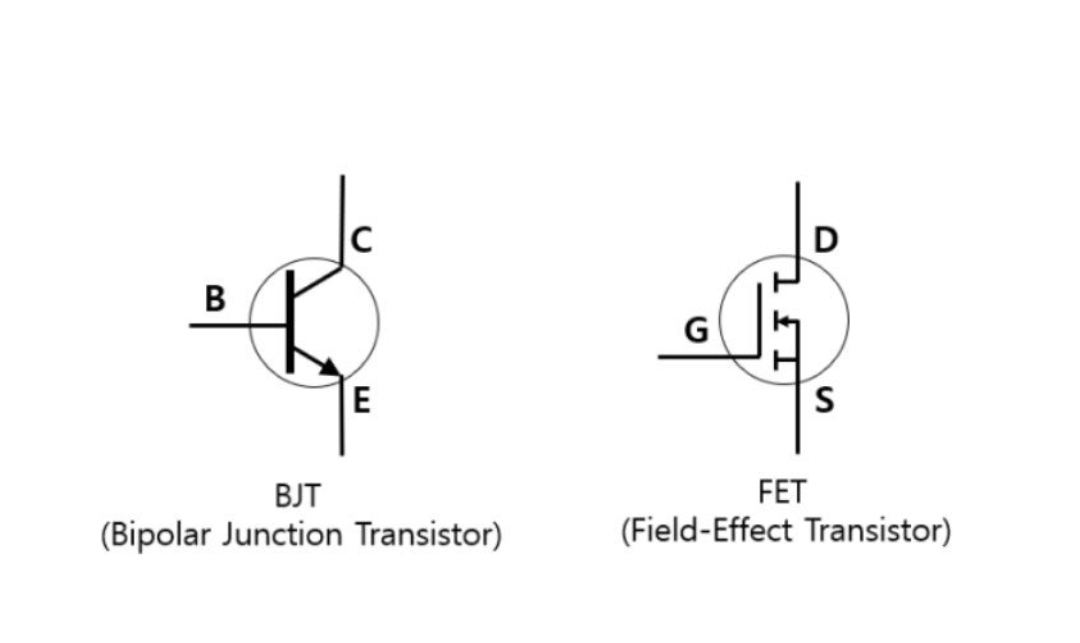

트랜지스터는 크게 두 가지 종류로 나눌 수 있습니다:
BJT (Bipolar Junction Transistor, 바이폴라 접합 트랜지스터): 전자와 정공의 양쪽 전하 캐리어를 이용해 전류를 증폭하는 방식입니다.
FET (Field-Effect Transistor, 전계 효과 트랜지스터): 전압에 의한 전하의 이동을 통해 전류를 제어하는 방식입니다.
트랜지스터는 증폭기, 스위치, 또는 디지털 회로의 기본적인 논리 게이트를 구성하는 데 사용되며, 컴퓨터 프로세서, 메모리 장치 등에서 중요한 역할을 합니다.
04. 직류(DC)와 교류(AC)

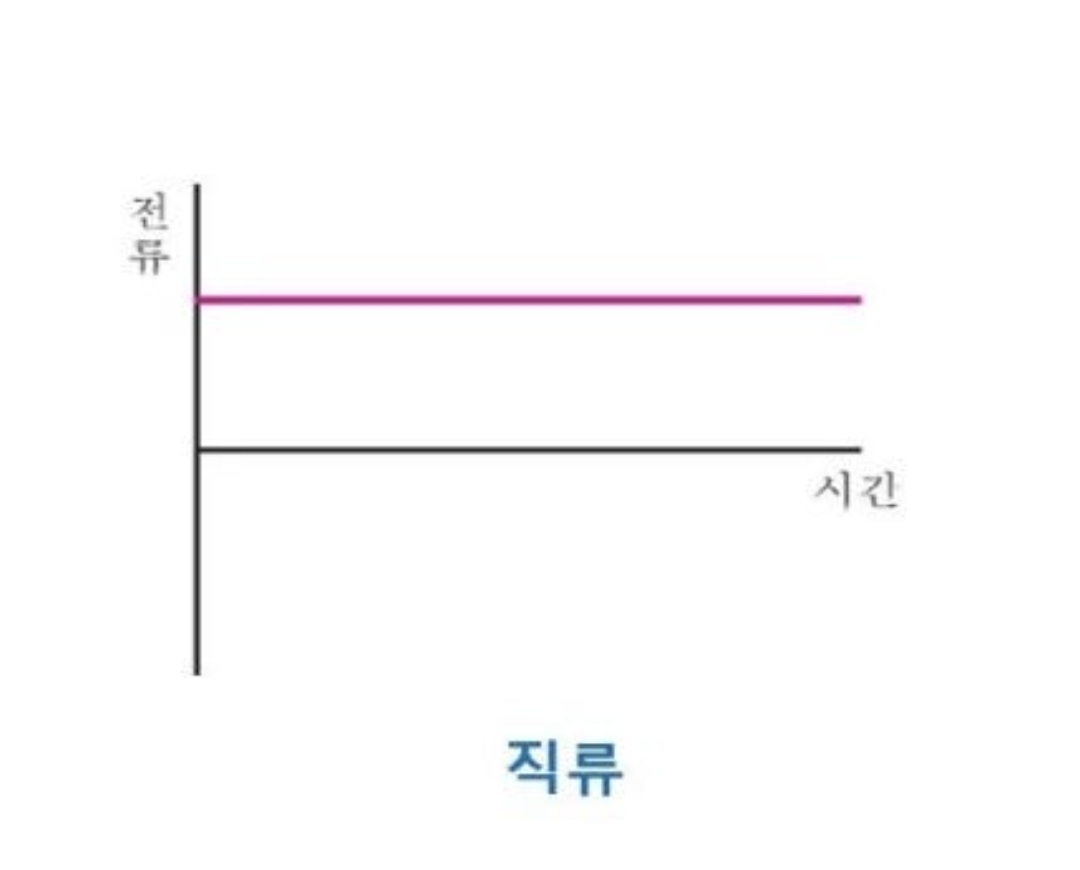

1. 직류 (DC)
정의: 직류는 전기의 흐름이 한 방향으로만 흐르는 전류입니다. 전압도 일정하게 유지됩니다.
특징:
전압이 일정하게 유지되며, 전류는 일정한 방향으로만 흐릅니다.
배터리나 축전지, 태양광 전지 등에서 주로 발생하는 전류입니다.
전자 기기에서 직접 사용하는 경우가 많습니다. 예를 들어, 스마트폰이나 노트북은 직류 전원을 사용합니다.
예시: 배터리, 태양광 발전, 전자 회로에서 사용되는 전원 등

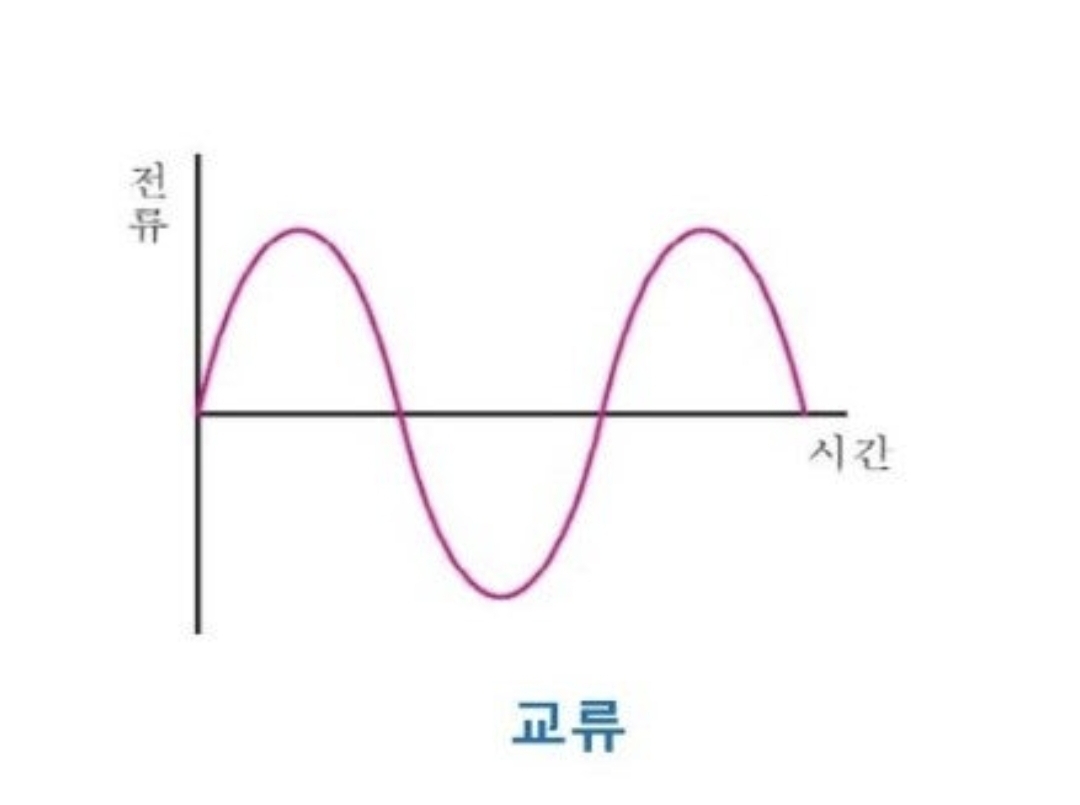

2. 교류 (AC)
정의: 교류는 전류의 방향과 크기가 주기적으로 변하는 전류입니다. 즉, 전류가 주기적으로 흐르는 방향이 바뀌면서, 전압도 상승과 하강을 반복합니다.
특징:
전류가 일정한 시간 간격을 두고 방향을 바꾸며 흐릅니다.
일반적으로 전력 송배전에서 사용됩니다. 예를 들어, 가정용 전기와 산업용 전기는 모두 교류입니다.
주파수와 전압이 일정하며, 주파수는 지역에 따라 다를 수 있습니다. 예를 들어, 북미는 60Hz, 유럽은 50Hz를 사용합니다.
예시: 가정용 전기, 산업용 전기, 발전소에서 생산되는 전기 등
주요 차이점:
방향: 직류는 한 방향으로만 흐르고, 교류는 주기적으로 방향이 바뀝니다.
사용 용도: 직류는 소형 전자기기나 배터리, 교류는 전력 송배전과 대규모 전력 시스템에서 사용됩니다.
05. 규소(또는 실리콘)
규소(Silicon, Si)는 주기율표에서 14족에 속하는 화학 원소로, 전자기기와 반도체 산업에서 매우 중요한 역할을 하는 물질입니다.
규소는 지구에서 두 번째로 풍부한 원소이며, 주로 모래와 광물에서 발견됩니다.
규소의 특징:
반도체 특성: 규소는 반도체로서 전기 전도성이 높은 것도 아니고, 낮은 것도 아닌 특성을 가지고 있습니다. 그래서 반도체 소자에서 중요한 재료로 사용됩니다. 외부에서 불순물을 도핑하여 전도성을 조절할 수 있기 때문에, 트랜지스터, 다이오드, 태양광 패널 등 다양한 전자 기기에서 사용됩니다.
자연 상태: 규소는 보통 실리콘 산화물(SiO₂) 형태로 자연에 존재합니다. 예를 들어, 모래나 석영이 실리콘 산화물입니다. 실리콘을 순수하게 정제하여 반도체 소자에 사용합니다.
전자기기에서의 활용:
반도체 소자: 규소는 트랜지스터, 다이오드, 집적 회로(IC) 등 전자 기기의 핵심 부품을 만드는 데 사용됩니다.
태양광 패널: 규소는 태양광 발전소에서 사용되는 태양광 셀의 주요 재료로 사용됩니다.
컴퓨터 칩: 컴퓨터의 중앙처리장치(CPU)나 그래픽처리장치(GPU) 등의 반도체 칩에도 규소가 사용됩니다.

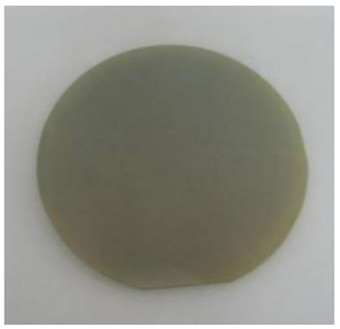

06. 실리콘 카바이드 (SiC)
실리콘 카바이드(SiC)는 실리콘(Si)과 탄소(C) 원소가 결합하여 형성된 화합물로, 매우 강한 물리적 특성과 전기적 특성을 가진 소재입니다. SiC는 주로 세라믹으로 사용되며, 고온과 고전압 환경에서 우수한 성질을 발휘합니다.
실리콘 카바이드의 주요 특징:
높은 열 전도성: SiC는 높은 열 전도성을 가지고 있어 고온 환경에서 잘 견딥니다. 이 특성 덕분에 전자 기기에서 열을 효율적으로 분산시키는 데 사용됩니다.
높은 내구성 및 강도: SiC는 매우 단단하고 내구성이 뛰어난 물질로, 모래나 다이아몬드와 비슷한 경도를 가집니다. 이는 SiC가 고강도 재료나 절삭 공구로 사용될 수 있게 합니다.
전기적 특성: SiC는 고온, 고전압에서도 잘 작동하는 전자적 특성을 가지고 있어 전력 전자 소자에서 많이 사용됩니다. 실리콘(Si)보다 더 높은 전압과 온도에서 동작할 수 있어, 전력 반도체 소자에 적합합니다.
고온 안정성: SiC는 높은 온도에서 안정적으로 작동하며, 고온 환경에서도 우수한 성능을 유지합니다. 그래서 자동차, 항공, 우주 산업에서 고온 환경에 필요한 부품에 사용됩니다.
실리콘 카바이드의 주요 용도:
전력 반도체: SiC는 고전압, 고온에서 동작할 수 있어 전력 반도체 소자(예: 전력 변환기, 인버터, 전기차의 전력 모듈)에 사용됩니다. 전기차와 재생 가능 에너지 시스템에서의 중요성이 커지고 있습니다.
절삭 공구 및 연마재: SiC는 높은 경도를 가지고 있어 연마재나 절삭 공구로 사용됩니다. 다이아몬드보다 저렴하게 사용할 수 있는 대체재로 각광받고 있습니다.
LED 및 광전자 기기: SiC는 높은 전기적 특성과 열 전도성 덕분에 광전자 기기(예: 고출력 LED)에 사용됩니다.
고온 환경에서의 부품: 고온에서 잘 견디기 때문에 자동차 엔진 부품이나 항공 우주 분야에서도 사용됩니다.
SiC는 특히 전력 전자, 전기차, 그리고 고온 환경에서 중요한 역할을 하는 소재로, 최신 기술에서 점점 더 많이 사용되고 있습니다.
